control de temperatura multipunto en transformadores
Debe mostrar dónde está aumentando la temperatura y qué tan fuerte es. Puede averiguar aquí por qué este es el caso y cómo se puede implementar en la práctica.

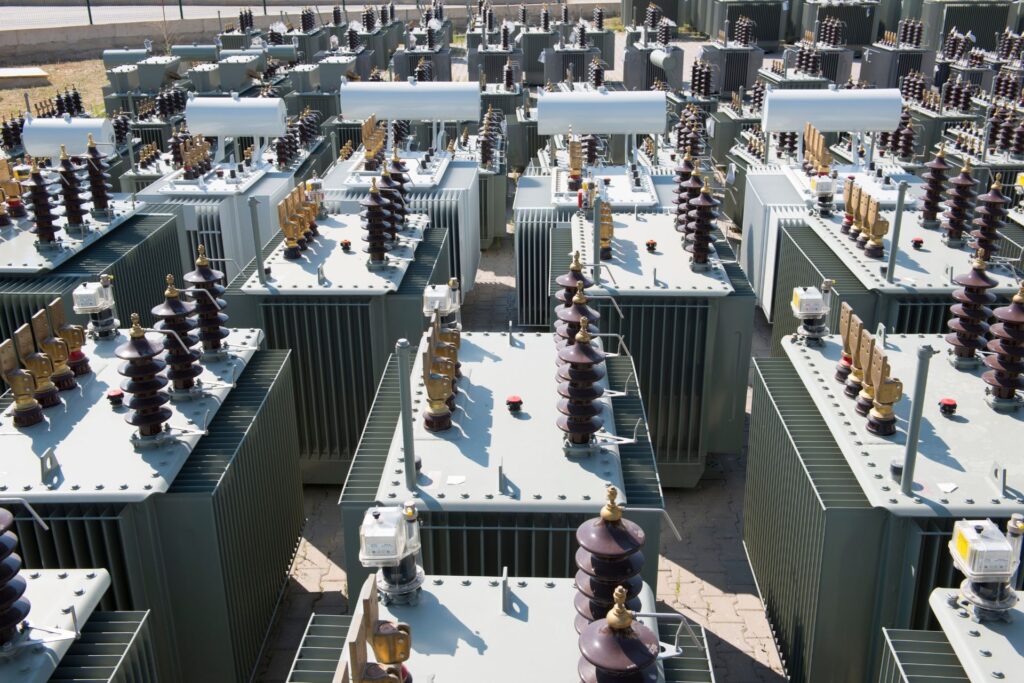

El problema de las mediciones de temperatura multipunto en transformadores
Cuanto mayor sea la temperatura de funcionamiento de los transformadores, más corta será su vida útil. El envejecimiento dependiente de la temperatura de los materiales de aislamiento es particularmente importante. En este contexto, estamos hablando de consumo de por vida, que aumenta exponencialmente con la temperatura. Operar durante 10 horas a 86 grados Celsius resulta en un consumo de por vida que es casi similar a operar durante una hora a 110 grados Celsius.
Con una distribución uniforme de la temperatura, todos los componentes se someten a la misma carga térmica, lo que tiene un efecto positivo en la vida útil. Sin embargo, si se producen puntos calientes de temperatura, estos individualmente contribuyen significativamente al envejecimiento y por lo tanto a la falla del transformador. Estos puntos calientes ya no se pueden ver desde el exterior después de que se haya fabricado un transformador. Sin embargo, las mediciones de temperatura multipunto en transformadores para el monitoreo de temperatura son posibles si los transformadores ya están equipados con un sistema de medición durante la fabricación.
Con tales mediciones de temperatura multipunto en transformadores, los puntos calientes de temperatura se detectan automáticamente y se transmiten a un sistema de alarma.
La solución utilizando MICRONOR
Las mediciones de temperatura multipunto en transformadores se pueden realizar con un sistema de medición de fibra óptica. Los sensores de medición eléctricos no son adecuados porque los datos no serían fiables debido a las altas corrientes y los campos electromagnéticos asociados y, por lo tanto, no pueden cumplir su propósito. Por otro lado, las mediciones de temperatura multipunto en transformadores con un sistema de medición de fibra óptica proporcionan datos fiables y no se ven afectadas por los factores disruptivos que se producen. Basado en el efecto Raman, solo se requiere una sola fibra óptica. Durante la producción de un transformador, esta fibra es fundida y colocada a lo largo de los devanados. Las fibras pueden tener una longitud de hasta 250 m.
El principio de medición de las mediciones de temperatura multipunto en transformadores funciona de la siguiente manera: Un corto pulso de luz se irradia en la fibra óptica con un láser. Como resultado, los fotones de este impulso de luz se dispersan en las moléculas de la fibra de vidrio. Cuando la temperatura aumenta, la longitud de onda del fotón retroiluminado cambia. Este cambio en la longitud de onda es proporcional a la diferencia de temperatura encontrada, lo que permite mediciones fiables de temperatura multipunto en transformadores.
Con una medición adicional del tiempo que los fotones necesitan hasta que se miden en el detector, se puede determinar con precisión la posición del aumento de temperatura. Esto permite registrar la temperatura en cualquier punto a lo largo de la fibra.
Productos para mediciones de temperatura multipunto en transformadores de MICRONOR
En MICRONOR ofrecemos productos adecuados para mediciones de temperatura multipunto en transformadores: El controlador MR610 es la unidad de evaluación en la que se determina la temperatura en función del efecto Raman. El controlador permite controlar la temperatura de los transformadores y detecta los puntos débiles inmediatamente después de cada medición.
También encontrará los accesorios necesarios para el controlador MR610 con nosotros. La fibra del sensor MR611 está completamente ensamblada y lista para sus mediciones de temperatura multipunto en transformadores. Ya incluye una coleta y un sumidero. La fibra de medición MR612 junto con la fibra de conexión MR614 y el sumidero con la fibra de sumidero MR615 también da como resultado un cable de medición completo para el controlador MR610. Otra fibra de medición, el MR613, también está disponible.
Conclusión
El problema de las mediciones de temperatura multipunto en transformadores se puede resolver de forma fiable con la solución especial de MICRONOR.
¿También tiene un problema especial? Entonces no dude en ponerse en contacto con nosotros. Encontraremos una solución juntos.
Puede solicitarnos más información clicando aquí
